解讀金屬復合板加工創恒S鉆方案來助力

金屬復合板，是利用各種復合技術將不同性能的金屬在界面上實現冶金結合而成的復合材料。它能夠極大地改善單一金屬材料的諸多性能，在多個工業領域都有著廣泛的應用。

金屬復合板的種類很多，不知道您熟悉的復合板有哪些呢？小編這里幫各位讀者梳理了一下常見的金屬復合板有：不銹鋼-碳鋼復合板、鈦鋼復合板、通鋼復合板、鈦鋅復合板等等。那么小編要給大家分享的是有關于 “不銹鋼-碳鋼”復合板的加工案例。

現場概述

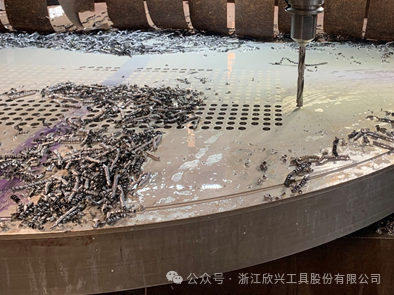

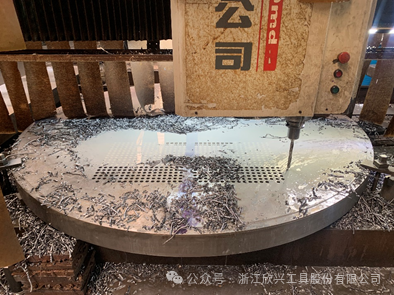

被加工工件是復合管板，上層材料是309+347不銹鋼堆焊，厚度6mm，下層是16MnⅣ材料，總厚度150mm。

設備情況

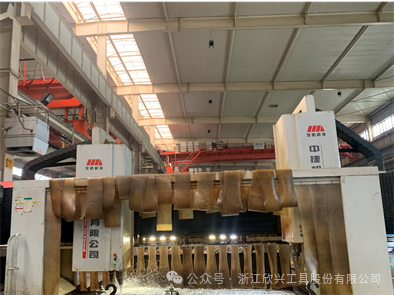

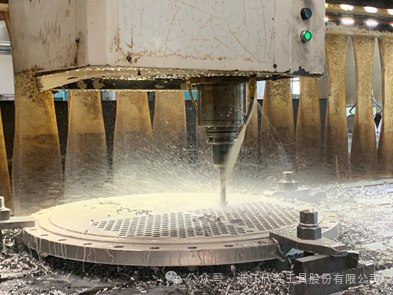

中捷數控龍門鉆銑床，西門子828d數控系統，主軸功率15KW，BT50接口，回轉精度0.005mm，中心出水冷卻壓力18bar。

刀具方案

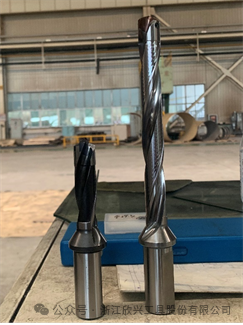

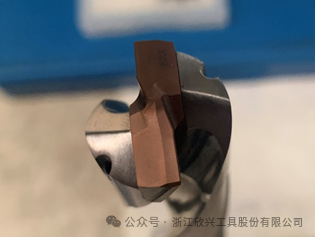

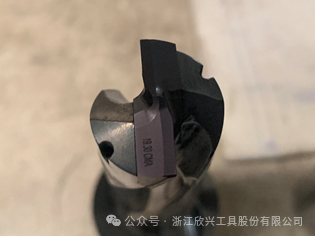

公差要求19.25+0.1，不銹鋼層采用3D刀桿搭配不銹鋼**鉆尖CMA，規格Φ19.3，參數：S900，F(xiàn)120;碳鋼層采用8D刀桿搭配軟鋼高定心鉆尖CPC,規格Φ19.25，參數：S2000,F286。

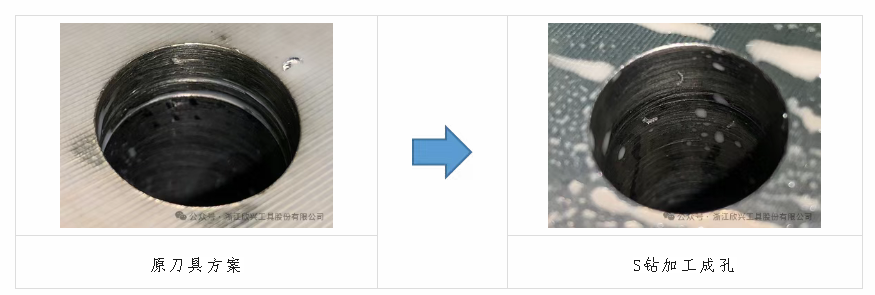

成孔質量

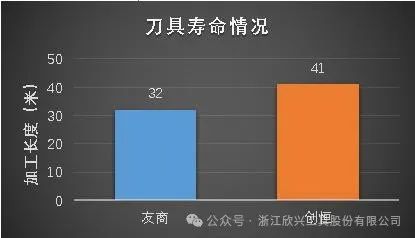

刀具壽命

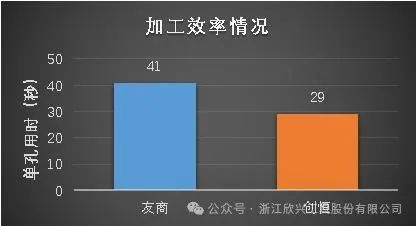

加工效率
